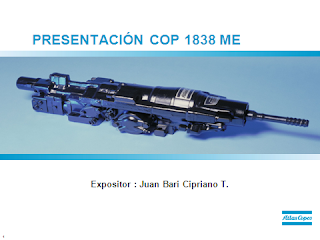

PRESENTACIÓN COP 1838 ME. ATLAS COPCO

CATÁLOGO DE PARTES BOLTEC 235H ATLAS COPCO

MANTENIMIENTO BOOMER/ROCKET BOOMER S1D

Manual de Instrucciones de Mantenimiento Rocket Boomer S1D

INSTRUCCION ROCKET BOOMER S1D

Manual de Instrucción

ATLAS COPCO BOOM KIT

BUT 4B
BOOM
Catálogo de Partes

Catálogo de Partes.

Atlas Copco General
Hose conecting
Catálogo de Partes

Catálogo de Partes

Catálogo de Partes Perforadora COP 1532

Manual de Partes COP 1532

Manual Técnico del Perforista

Manual del perforista

Hidráulica Avanzada Rock Dver rills AB

HIDRÁULICA AVANZADA

PRINCIPIOS BÁSICOS DE HIDRÁULICA

INTRODUCCIÓN
El hombre en su afán de aliviar o reemplazar la labor manual, ha buscado o ideado medios para lograr
subsistir la fuerza humana o animal. Aprovechó el viento para mover sus primitivos botes y posteriormente inventó la Rueda Hidráulica para regar los campos de cultivo.
Siglos más tarde, alrededor de 1650 se pensó seriamente en utilizar el agua como fuente de energía o como medio para transmitir energía. Casi al mismo tiempo Blas Pascal descubrió y enunció las leyes fundamentales de la física que gobiernan todos los sistemas hidráulicos. Pascal nunca puso en práctica estos conocimientos y la Técnica Hidráulica dejó de avanzar deteniéndose, hasta que en 1795 José Bramah inventó la primera prensa hidráulica utilizando el agua como medio de transmisión de fuerza.


Desde entonces, el progreso en la hidráulica ha sido portentoso y esto se debe principalmente a que la hidráulica ofrece un método relativamente sencillo de aplicar grandes fuerzas con gran flexibilidad de control. El equipo hidráulico moderno es tan versátil que puede proveer con facilidad varios sistemas de movimientos de fuerzas sincronizados, coordinados y controlados difíciles de obtener por otros medios.
Si bien es cierto que se puede elegir entre los métodos mecánicos, neumáticos, eléctricos a los electrónicos de reciente desarrollo para la transmisión de la energía, no es menos cierto que el método hidráulico posee características ventajosas como las siguientes:
1. Sencillez de diseño.
2. Gran adaptabilidad en la ubicación de los componentes del sistema y flexibilidad en los movimientos obtenidos según el circuito usado, lo que permite combinar varias operaciones en una máquina, de modo de que se realicen con una secuencia preestablecida.
3. Los sistemas pueden ser completamente automáticos.
4. Sencillez de control de la velocidad.
5. Amplio rango de velocidades y fuerzas.
6. Autolubricación de sus piezas móviles.
7. Bajo costo de mantenimiento.
La necesidad de aumentar la producción ha hecho evolucionar las máquinas perfeccionándolas y automatizándolas, el deseo de ahorrar mano de obra, de obtener uniformidad en el producto, de aprovechar la facilidad del control remoto y la necesidad de tener una fuente compacta de energía exactamente controlada, han contribuido al éxito de la hidráulica.

FUNDAMENTOS DE LOS SISTEMAS HIDRÁULICOS
En la introducción hemos hecho uso de varios términos, uno de ellos es “ENERGIA”.

Una ley básica de física asevera que Ia “Energía no puede crearse ni destruirse, sólo puede transformarse o transmitirse en alguna u otra forma”, y también para nuestros propósitos podemos decir que la “Energía es la capacidad de efectuar trabajo”.

La energía se clasifica en tres formas: POTENCIAL, CINÉTICA, Y CALORICA ENERGÍA

POTENCIAL
Es energía de Posición; un objeto posee energía potencial en proporción a la altura o distancia a que está sobre la superficie terrestre.

ENERGÍA CINETICA
Es la que posee un cuerpo en virtud de la velocidad a la cual se mueve. Mientras mayor es Ia velocidad mayor es la energía Cinética.....

Equipo Atlas Copco BOOMER H-281

Equipos de perforación frontal

Los equipos de perforación frontal de Atlas Copco se utilizan para perforaciones de barrenos para voladura en mineria de interior y excavación de túneles. Los equipos están dotados de hasta cuatro brazos, lo que permite cubrir unas secciones transversales de 6 m2 a 206 m2.

Equipo Boomer 281

Caracteristicas.

»Rock drill

• COP 1638 or COP 1838ME rock drill with dual-damping system for optimal consumable life

• Pressurized housing and mating surfaces to reduce internal contamination of the rock drill

 »Hydraulic boom

• BUT 28 heavy-duty boom with double tripod suspension for accurate hydraulic parallel holding in all directions

»Hydraulic feed

• BMH 2800-series heavy-duty aluminium feed with high bending and torsional resistance for maximum durability

• Snap-on stainless steel sleeves and polymer contacts

»Control system

• Hydraulically controlled drilling system which incorporates the anti-jamming function Rotation Pressure Controlled Feed (RPCF)

»Carrier

• Sturdy, articulated carrier with four-wheel drive

• Powered by a 4-cylinder diesel engine

• Four jacks for stable set up

»General

• FOPS-approved telescopic protective roof

• Cable reel

• Electrically driven piston compressor

• Hydraulically driven water booster pump

• Working lights

Catálogo de Partes  Boomer 281

Catálogo de Partes COP 1238

Catálogo de Partes Motor Deutz F5L912W

Equipo Atlas Copco BOOMER H-282

Equipos de perforación frontal

Los equipos de perforación frontal de Atlas Copco se utilizan para perforación de barrenos para voladura en minería de interior y excavación de túneles. Los equipos están dotados de hasta cuatro brazos, lo que permite cubrir unas secciones transversales de 6 m2 a 206 m2. Posee un sistema DCS (sistema de control directo) y el sistema RCS (sistema de control automatizado de equipos de perforación), a los que se pueden añadir diferentes niveles de automatización. Posee una extensa gama de martillos con una potencia de impacto de 16 kW a 30 kW.

BOOMER 282

El Boomer 282 es un equipo hidráulico de perforación frontal con dos brazos para túneles de tamaño pequeño a mediano y producción minera con secciones transversales de hasta 45 m2. Está equipado con un sistema de control directo (DCS) robusto y fiable. El Boomer 282 tiene dos brazos BUT 28 flexibles y martillos COP que optimizan la productividad.

Características y ventajas

• Sistema DCS hidráulico y fiable con función antiatranque, para un mayor ahorro en barrenas de perforación.
• Motor diesel de bajas emisiones que combina un bajo impacto ambiental con un alto rendimiento.
• Robusto brazo BUT 28, para un posicionamiento directo, rápido y sencillo.
• Martillo COP 1638HD+ o COP 1838HD+ para diferentes condiciones de roca. Ambos están equipados con un doble sistema de amortiguación para obtener la máxima vida útil de los fungibles.

Descripción técnica

•  Technical specification Boomer 282

Datos técnicos

• Unidades:
• Métrico
• Imperiales

Sistema de aire
Capacidad, máx.	12,5 l/s a 7 bar
Manómetro, presión de aire	Sí
Brazo
Número de brazos	2
Brazo	BUT 28
Extensión del brazo, máx.	1250 mm
Extensión de la deslizadera, máx.	1250 mm
Giro de la deslizadera	360˚
Ángulo de elevación, máx.	+ 65˚/-30˚
Mantenimiento del paralelismo	Completo
Ángulo de giro, máx.	+45˚/-25˚
Peso, sólo brazo	1750 kg
Vehículo transportador
Cabina con homologación FOPS/ROPS, nivel sonoro <85 dB(A)	Optional
Asiento fijo para trabajar	Opcional
Asiento fijo para desplazamiento	Sí
Unidad de aire acondicionado, con función de calefacción	Opcional
Motor	Deutz 4 cilindros, D914 L04 (Tier 3/Stage IIIA)
Potencia nominal	58 kW a 2300 rpm
Par	270 Nm a 1500 rpm
Dirección articulada	±41˚ ángulo de dirección
Tracción a las cuatro ruedas	Sí
Sistema de dirección hidrostática	Sí
Transmisión	Hidrostático, Clark 12000
Eje, delantero	Dana 176
Eje, trasero	Dana 176, ± 8˚ oscilación
Bloqueo del diferencial en el eje delantero	Automático
Neumáticos	12.00xR20
Holgura de ejes exteriores	15˚
Gatos hidráulicos, delanteros	2 extensible
Gatos hidráulicos, traseros	2
Frenos de servicio	2 circuitos independientes
Frenos de emergencia y estacionamiento	SAHR
Depósito de combustible, volumen	60 l
Catalizador de escape	Sí
Silenciador	Sí
Sistema eléctrico	24 Volt
Baterías	2x70 Ah
Luces de desplazamiento	8x70 W
Luces de trabajo	3x500 W
Luces de freno	Sí
Extintor	Sí
Sistema de lubricación central	Sí
Nivel de burbuja	Sí
Bocina	Sí
Baliza	Sí
Alarma de marcha atrás	Sí
Kit de aviso de lubricación del martillo	Sí
Sistema de control
Sistema de control	Sistema de control directo, DCS
Dimensiones y peso
Anchura	1990 mm
Altura con cabina	3050 mm
Altura con techo subido	3000 mm
Altura con techo bajado	2300 mm
Longitud	11830 mm con deslizaderas BMH 2343
Altura libre sobre el suelo	290 mm
Radio de giro, exterior	5700 mm
Radio de giro, interior	2800 mm
Sistema eléctrico
Potencia instalada total	125 kW
Voltaje	380-1000 V
Frecuencia	50-60 Hz
Método de arranque	Estrella-triángulo (1000 V - sólo arranque directo)
Protección contra sobrecarga para motores eléctricos	Térmico
Cuentahoras de percusión	Sí
Cuentahoras de percusión en el display del operador	Sí
Medidor digital de voltaje/amperaje en el armario eléctrico	Sí
Indicador de secuencias de fase	Sí
Indicador de fallo a tierra	Sí
Cargador de batería	Sí
Transformador	4 kVA
Carrete de cable, diámetro	1600 mm
Sistema hidráulico
Bombas hidráulicas	2 unidades, una para cada brazo
Bombas descargadas en el arranque	Sí
Volumen del depósito de aceite hidráulico	195 l
Indicador de temperatura de aceite en el depósito de aceite	Sí
Bomba de llenado de aceite eléctrica	Sí
Indicador del filtro de aceite	Sí
Aceite enfriado por agua	Sí
Filtración	16 µm
Aceite hidráulico	Mineral
Sistema de agua
Bomba booster de agua	Eléctrico, Flygt
Capacidad, máx.	100 l/min a 13,5 bar
Presión de entrada de agua, mín.	2 bar
Protector de caudal de agua	Sí
Martillo
Martillo	COP 1638HD+, COP 1838HD+
